E5XX
Измеряет температуру вдоль оптоволоконного кабеля. Чувствительный элемент системы не требует дополнительного питания на всем своем протяжении.Технические характеристики
| Наименование характеристики | Значение характеристики |
|---|---|
| Диапазон измерений температуры | -65°С до +300°С - в зависимости от оболочки -270°С до +800°C - отображаемый диапазон температур |
| Предел допустимой абсолютной погрешности измерений температуры для времени измерений: 60 с - 600 с | ±0,5 °C ±0,2 °C |
| Минимальное время измерения | от 0,1 сек. |
| Пространственное разрешение | от 1 м |
| Количество оптических каналов | 1, 2, 4, 6, 8 |
| Оптический разъём | По умолчанию угловой E2000/APC (возможна установка любых) |
| Диапазон измерений длины | от 10 м до 16000 м |
| Тип подключаемого оптического волокна | Многомодовые оптические волокна стандарта G.651 (50/125 мкм) и совместимые |
| Область длины волны | от 700 до 1700 нм |
| Вносимые потери | 0,5 дБ |
| Потери на отражение | 55 дБ |
| Время отклика | 2 мсек |
| Интерфейс подключения | Ethernet |
| Степень защиты электрооборудования | IP 40, опционально IP 54 |
| Электропитание | от 20 В до 32 В или 220 В (переменный) |
| Потребляемая мощность | не более 45 Вт |
| Память для передачи данных | внутренняя - 2000 температурных профилей + Flash память |
| Диапазон рабочих температур | от +5 °С до +50 °С (от −20 °С до +60 °С при исполнении в спец. корпусе) |
| Относительная влажность воздуха при температуре +40°С, без конденсата | не более 95% |
| Атмосферное давление | от 84 до 106,7 кПа |
| Температура хранения | от −40 °С до +85 °С |
| Габаритные размеры (В х Ш х Г) | 130 × 480 × 425 мм |
| Срок службы | 10 лет |
| Ресурс | 60 000 ч |
Особенности применения
Системы термометрии волоконно-оптические распределенного
типа ASTRO E5 предназначены для измерений распределения по расстоянию (длине)
температуры в оптическом волокне.
Система термометрии ASTRO E5XX применяется для контроля
температуры на:
·
резервуарах со сжиженным природным газом;
·
нефтяных скважинах;
·
кабельных линиях;
·
бетонных конструкциях и строительных объектах;
·
офисных и складских помещениях;
·
других промышленных объектах, где требуется
точный контроль температуры вдоль всей длины.
На основании показаний системы
термометрии можно управлять системой обогрева на основе греющего кабеля.
Состав системы:
·

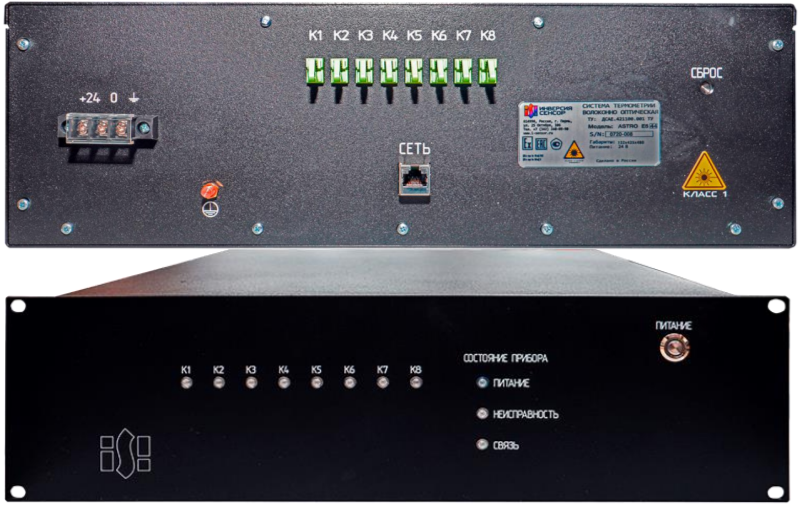

Блок ASTRO E5;
·
Волоконно-оптический кабель.
Свойства системы ASTRO E5XX:
- непрерывное измерение температуры;
- минимальная длина кабеля, необходимого для фиксации изменения температуры, составляет от 50 см (в зависимости от модификации);
- лазерное излучение низкой мощности в кабеле, безопасное для эксплуатации во взрывоопасных зонах.
Прибор имеет сертификат, подтверждающий
взрывобезопасность.
Система термометрии внесена в государственный реестр средств
измерений.
